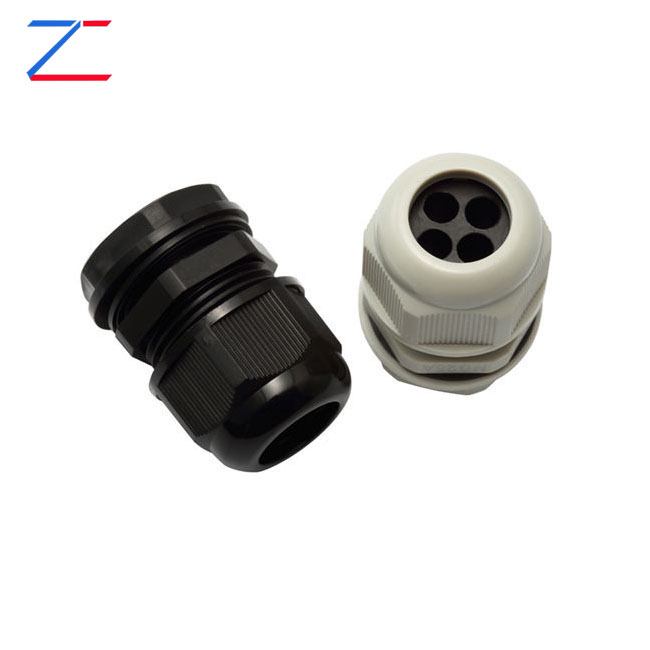

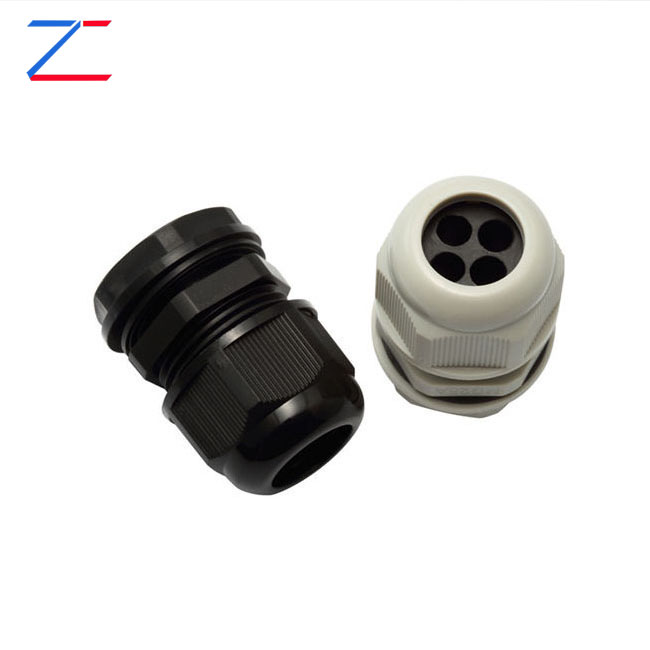

Multi-hole nylon cable gland 4 na butas

Mga pagtutukoy ng Thread:

Metric Thread, PG Thread, G (PF) Thread at NPT Thread.

Paglalarawan ng Produkto:

Ang produktong ito ay isang disenyo ng butas ng multi-line, ang natitirang tampok na ito ay maaaring isama sa maraming cable sa parehong oras ng isang butas ng cable, hindi lamang maaaring mabawasan ang oras ng konstruksyon at mabawasan ang mga gastos,
ngunit bawasan din ang puwang na inookupahan ng butas ng outlet.Ang encyclisedia ng produkto na ito sa pamamagitan ng 1000 na oras ng eksperimento sa paglaban ng UV na paglaban ay hindi tinatagusan ng tubig at ang pagtulak ng pag -andar ay nananatiling pareho.
Ang mga produkto ay acid at alkali resistant, mga katangian ng resistensya ng kaagnasan,
tulad ng mga kemikal at solvent ay maaaring malawakang ginagamit sa makinarya, awtomatikong kontrol,
mga konektor, elektrikal, network, telecom o komunikasyon, pag -iilaw at iba pang mga patlang.

Antas ng Proteksyon:

Sa loob ng saklaw ng mga probisyon ng card buckle, at paggamit ng type o sealing tornilyo masikip na ulo, makamit ang IP68-5 bar.

Kulay:

Itim, kulay abo, asul, pula, puting ect.

Rating ng sunog:

UL94V - 2. Antas hanggang sa kung saan ang antas ng proteksyon ng sunog ng V0,

Materyal:

Ang bahagi ng A.C.E.F na gawa sa nylon pa66 (rating ng sunog UL 94 V - 2), ang bahagi ng B at D ay nagpatibay ng goma ng paglaban sa panahon ng EPDM. Ang lahat ng mga uri ng siwang, materyal ng goma ay maaaring tumanggap ng pagpapasadya.

Temperatura ng pagtatrabaho:

- 40 ℃ ~ + 100 ℃, ang maikling panahon ay maaaring hanggang sa + 120 ℃

Laki ng Thread

Saklaw ng cable

Diameter ng Thread

Haba ng thread

Diameter ng spanner

Pag -iimpake

    ∮ mm

C1 mm

C2 mm

   A ＆ f   mm

M

M12 x 1.5

2 ~ 3

12

9

18/19

50

M16 x 1.5

3 ~ 4

16

15

22/22

50

M20 x 1.5

4.3 ~ 6

20

15

27/27

50

M25 x 1.5

6.4 ~ 8.7

25

15

33 /33

50

M32 x 1.5

7.7 ~ 10

32

15

41/42

10

M40 x 1.5

7 ~ 9

40

20

50/52

10

11 ~ 13

40

20

50/52

10

Pg

Pg 7

2 ~ 3

12.5

8.5

17/19

50

Pg 9

2 ~ 3

15.2

9

22/19

50

Pg 11

1.6 ~ 2.2

18.6

10

24/22

50

2 ~ 3

18.6

10

24/22

50

3 ~ 4

18.6

10

24/22

50

Pg 13.5

3.5 ~ 5.2

20.4

10

27/24

50

Pg 16

2.5 ~ 3.5

22.5

11

30/27

50

3.3 ~ 4.3

22.5

11

30/27

50

4 ~ 6

22.5

11

30/27

50

Pg 21

3.6 ~ 5.2

28.3

13

36/33

50

5 ~ 6.5

28.3

13

36/33

50

6.4 ~ 8.7

28.3

13

36/33

50

Pg 29

7.7 ~ 10

37

12

46/42

10

Pg 36

7 ~ 9

47

15

57/52

10

11 ~ 13

47

15

57/52

10

G (PF)

G 1/4

2 ~ 3

13.15

9

19/19

50

G 3/8

1.6 ~ 2.6

16.66

10

22/22

50

2 ~ 3

16.66

10

22/22

50

3 ~ 4

16.66

10

22/22

50

G 1/2

1.6 ~ 2.6

20.95

10

27/22

50

2 ~ 3

20.95

10

27/22

50

3 ~ 4

20.95

10

27/22

50

3.5 ~ 5.2

20.95

10

27/24

50

2.5 ~ 3.5

20.95

10

27/27

50

3.3 ~ 4.3

20.95

10

27/27

50

4.3 ~ 6

20.95

10

27/27

50

G 3/4

2.5 ~ 3.5

26.44

12

33/27

50

3.3 ~ 4.3

26.44

12

33/27

50

4.3 ~ 6

26.44

12

33/27

50

3.6 ~ 5.2

26.44

12.5

33 /33

50

5.1 ~ 6.5

26.44

12.5

33 /33

50

6.4 ~ 8.7

26.44

12.5

33 /33

50

G 1

3.6 ~ 5.2

33.25

12

42 /33

10

5 ~ 6.5

33.25

12

42 /33

10

6.4 ~ 8.7

33.25

12

42 /33

10

7.7 ~ 10

33.25

15

42/42

10

G 1 1/4

7 ~ 9

41.91

15

53 /52

10

11 ~ 13

41.91

15

53 /52

10

Npt

Npt 3/8

1.6 ~ 2.6

17.05

13

22

50

2 ~ 3

17.05

13

22

50

3 ~ 4

17.05

13

22

50

Npt 1/2

2.5 ~ 3.5

21.22

13

27

50

3.3 ~ 4.3

21.22

13

27

50

4.3 ~ 6

21.22

13

27

50

Npt 3/4

3.6 ~ 5.2

26.57

15

33

50

5.1 ~ 6.5

26.57

15

33

50

6.4 ~ 8.7

26.57

15

33

50

Npt 1

7.7 ~ 10

33.23

17

42

1
